三通球阀真有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭，四氟阀座密封，气动三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可以关闭任一通道
技术规范
|
设计依据 |
GB标准 |
ANSI标准 |
|
|
设计标准 |
GB/12237 |
ANSIB16.34 |
|
|
结构长度 |
对夹式连接 |
GB/12221 |
ANSIB16.10 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
|
|
试验和检验 |
JB/T9092 |
API598 |
|
技术参数
|
公称通径 |
DN50~200 |
|
连接方式 |
法兰 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
二位切断（开关型）、调节型、三段式（开度可选） |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~180℃ |
|
环境温度 |
标准型：-20~450℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、聚笨、金属硬密封、硬质合金 |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

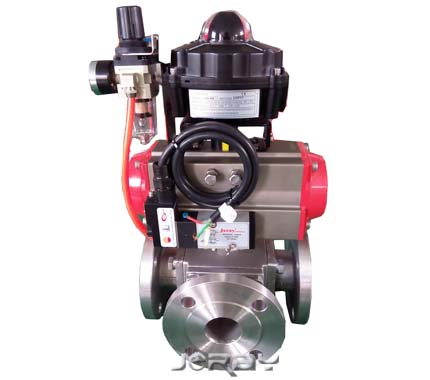

气动三通法兰球阀

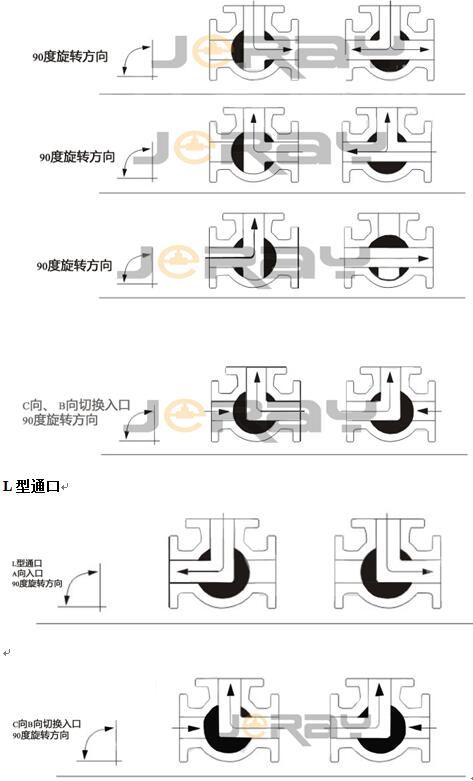

三通球阀介质流向示意图

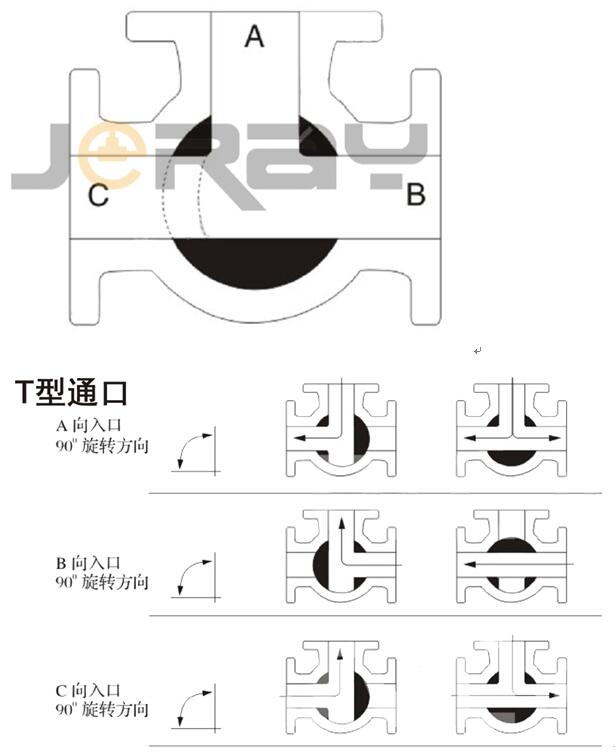

三通球阀用于分流或汇合流能，是具有二面或四面阀座的多通口球阀，任一通口可用作入口而无泄漏。三通即可制成L型通口也可制成T型通口。

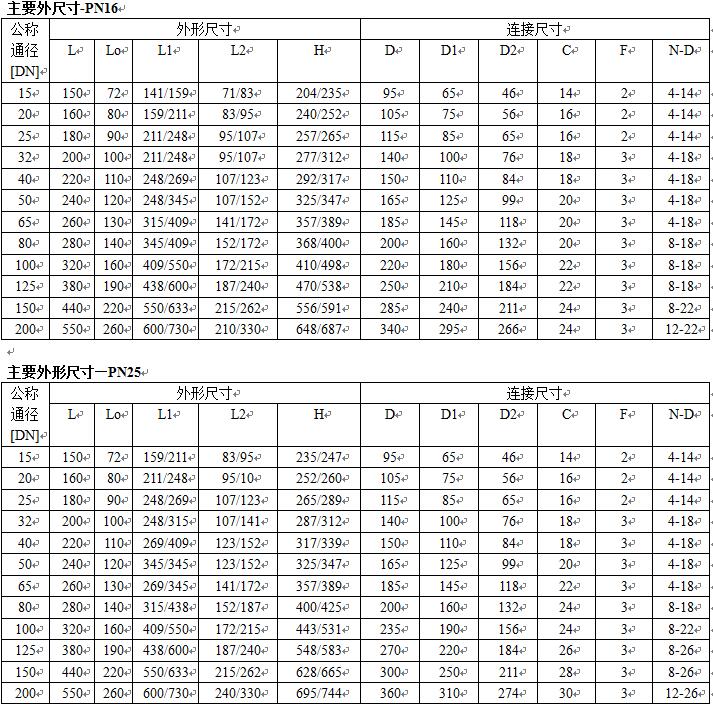

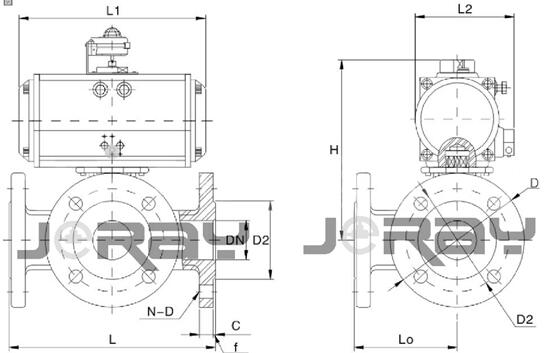

备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器相关外形尺寸也随之变化

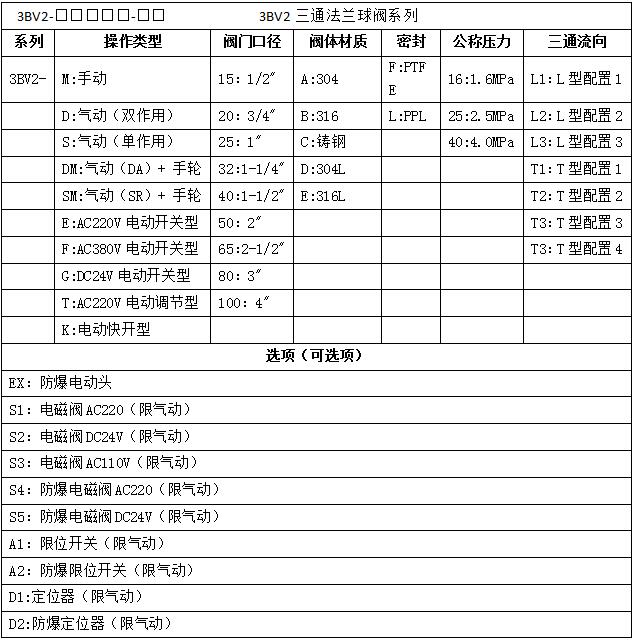

型号选型
