轴流式止回阀
产品介绍
轴流式止回阀具有一般止回阀的止回功能，又有双重密封阀座结构能使阀门达到零泄漏的效果，
独特的文丘里流线型流道设计具有流体阻力小、水击压力小、流态好、对介质压力变化响应速度快、外形尺寸小等优点,
是国内外油气集输管网系统特别是输油泵出口的优选阀门。
独特的文丘里流线型流道设计具有流体阻力小、水击压力小、流态好、对介质压力变化响应速度快、外形尺寸小等优点,
是国内外油气集输管网系统特别是输油泵出口的优选阀门。
压力等级：PN16-260
美标：150Lb-1500Lb
公称通径：DN40-500mm
规范标准:
尺寸:DN50~1500mm
压力等级：ANSI 150lb~2500lb
主体材料：铸造碳钢、不锈钢、合金钢
内件材料：软密封、硬密封
连接方式：RF、RTJ、BW
产品特点：
文丘里型通道，降低压降
弹簧保护，无碰撞
低噪声，抗磨损
高灵敏、寿命长
软密封，二次密封
硬密封，防火设计
全系列提供吊耳和支脚
一 .轴流式止回阀产品标准：
设计与制造 结构长度 法兰连接尺寸 试验与检验
GB/T 21387 GB/T 12221 GB/T 9113.1-9113.2 JB/T 9092 二 .轴流式止回阀产品特点：

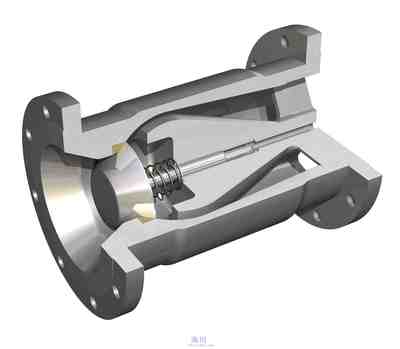

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，最大限度减少流阻和压力。
3. 运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化和优异的机械性能，确保弹簧长期工作情况下，运行状态。
4. 静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6. 结构紧凑，方便安装，垂直，水平安装都可。
7. 阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8. 阀门的压力范围比较广。
