设计性能
流体阻力小，全通径的球阀基本没有流阻。
紧密可靠，它有两个PTFE密封座，能实现完全密封，在真空系统中广泛使用。
操作方便，开闭迅速，从全开到全关只要旋转90度。维修方便，球阀结构简单，密封圈是活动的，拆卸更换都比较方便。
在全开或全闭时，球体和阀座的密封面与介质隔离，而且密封性能好，完全可以达到零泄露。
新型的带杆球体，其独特的弹性唇式密封座结构。使其具有普通球阀的各项优点，能在前后大压差和较大的温差变化范围内具有高密封性能和轻操作扭矩。
可作开关和调节之用。
衬里材料：FEP、PFA、GXPO等
驱动方式：手动、蜗轮、电动、气动、液动。
技术参数
|
公称通径 |
DN25~DN300 |
|
连接方式 |
法兰 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、全内衬聚四氟乙烯（F46/F4） |
|
设计标准 |
HG/T 3704, GB/T 12237 |
API 6D |
||
|
结构长度 |
HG/T 3704, GB/T 12221 |
ASME 816.10 |
||
|
法兰形式尺寸 |
HG/T 20592, GB/T 9119 |
ASME B16.5, JIS B2220 |
||
|
检验与试验 |
GB/T 13927, JB/T 9092 |
API 598 |
||
|
公称压力(MPa) |
1 |
1.6 |
CLASS150 |
|
|
实验压力 |
壳体试压 |
1.5 |
1.5 |
1.5 |
|
( MPa) |
高压密封 |
1.1 |
1.1 |
1.1 |
|
|
低压密封 |
0.6 |
0.6 |
0.6 |
|
适用温度(℃) |
PFA -30～200 FEP: -30～150 GXPO: -10～80 |
|||
|
适用介质 |
盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质 |
|||

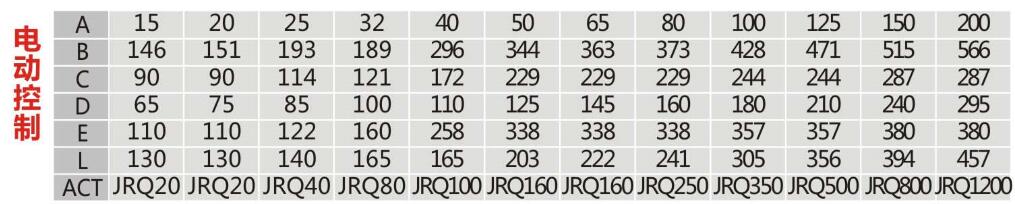

HG/T 20592 PN10 （单位：mm）
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相磁外形尺寸也随之变化

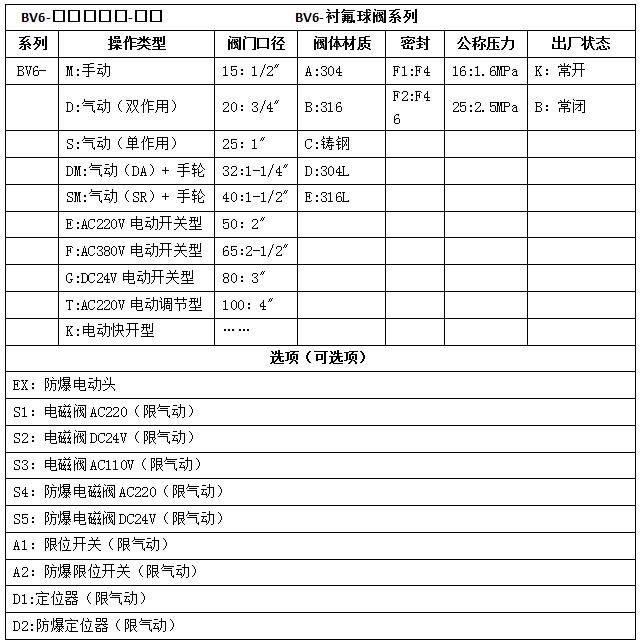

选型表
