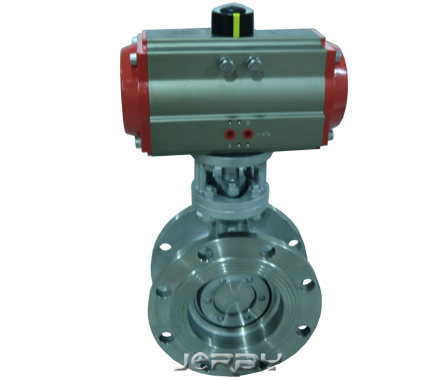

设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或设节介质流量之用。
耐高温、耐高压、耐磨损、防火、使用寿命长
三维偏心原理设计、蝶板开启瞬间分离密封面、多层次密封结构、密封性能卓越。
|
技术规范 |
|||
|
设计依据 |
GB标准系列 |
ANSI标准系列 |
|
|
设计标准 |
GB/T12238 |
API609 |
|
|
结构长度 |
对连式连接 |
GB/T12221 |
ASMEB16.10 |
|
连接法兰尺寸 |
GB/T9113、JB/T79 |
ANSI B16.5(2~24”)” ANSI B16.47（26~32 “） |
|
|
试验与试验 |
GB/T9092 |
API 598 |
|
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
|
技术参数 |
|
|
公称通径 |
DN50~800 |
|
连接方式 |
法兰 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
二位切断（开关型）、调节型、三段式（开度可选） |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~450℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、对位聚苯、金属硬密封、硬质合金 |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

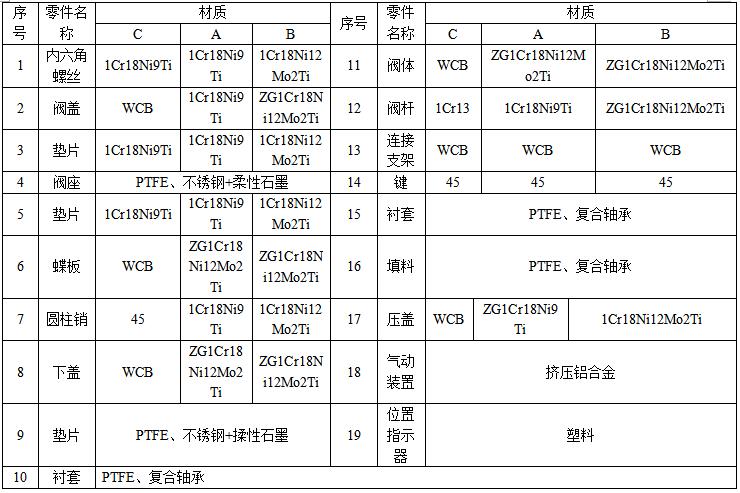

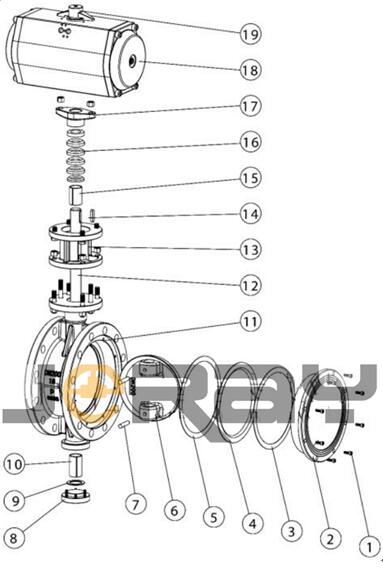

主要零件材质表

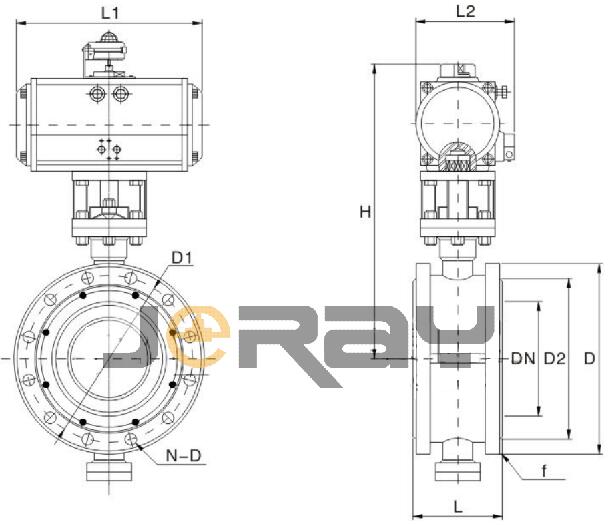

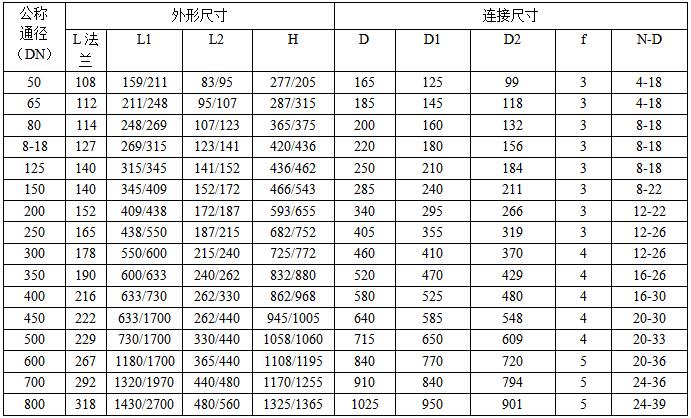

主要尺外形尺寸—PN16（16bar)

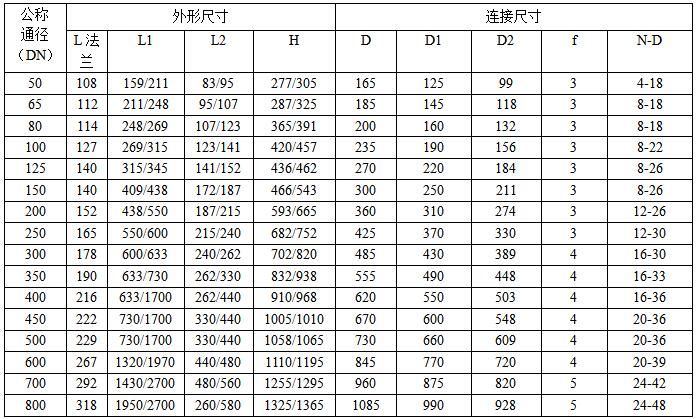

主要外形尺寸—PN25(25bar)

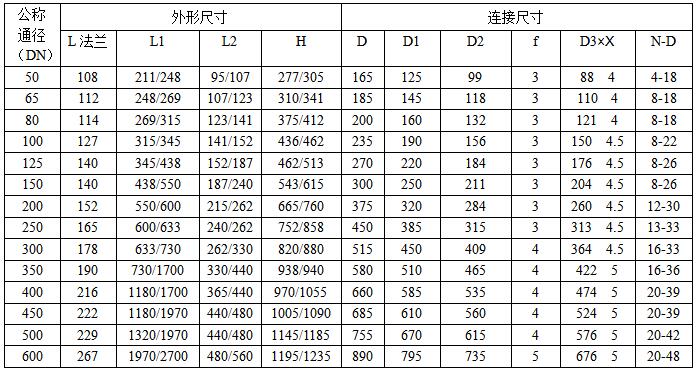

主要外形尺寸—PN40(40bar)

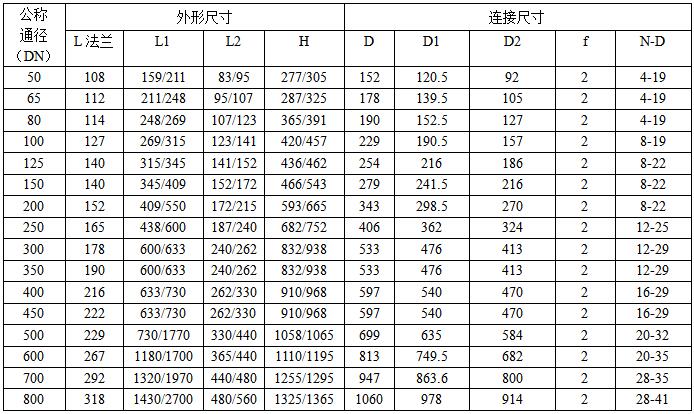

主要外形尺寸—Class150
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹想的执行器其相关外形尺寸也随之变化。

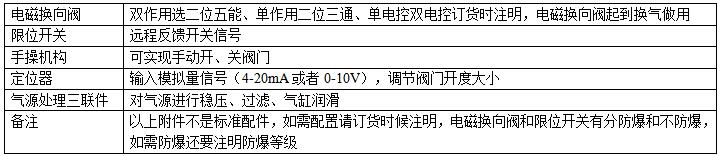

附件选型及用处

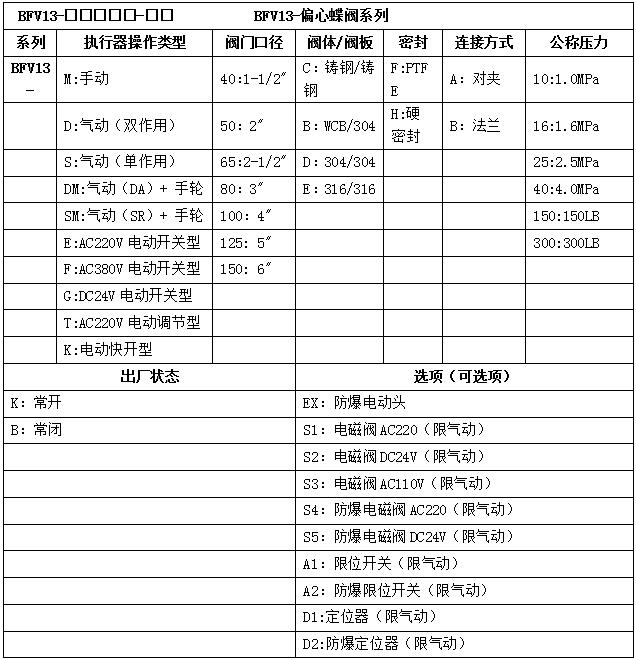

选型表
