概述

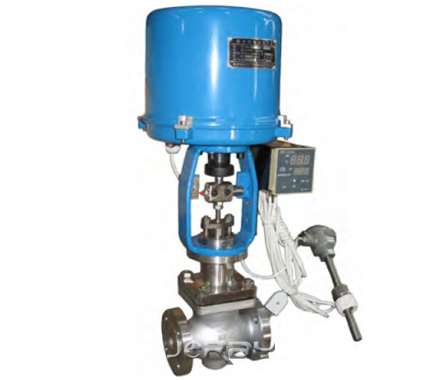

ZZWPE自力式电控温度调节阀，由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。

产品特点

1、适用范围广泛，阀体结构有单座、或套筒两种型式。

2、有较宽的温度设定范围，控制精度高。

3、有超温过载?；ご胧踩煽?。

4、温度设定方便，运行期间也可连续调

工作原理

自立式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。

加热型调节阀的结构与原理，见附图示：

工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线

性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

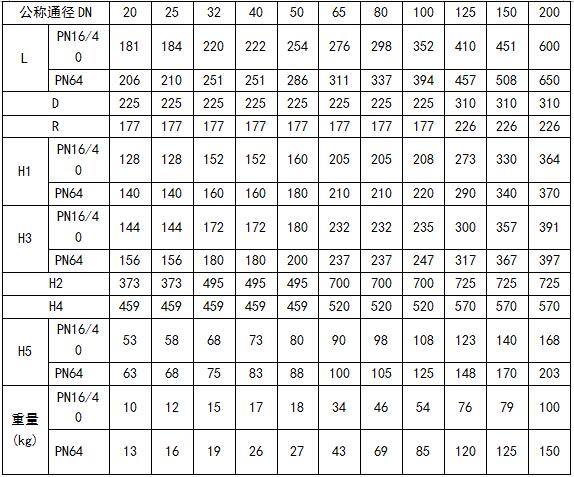

外形尺寸图（单位：mm）

注：1、其余结构外形尺寸参照ZJHP精 小型气动薄膜单座调节阀。

2、表中重量为配用PSL型执行机构数据。

3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

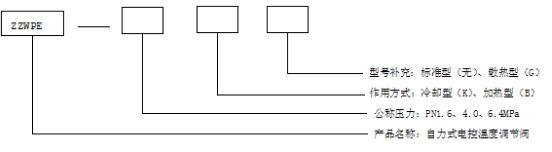

型号说明
