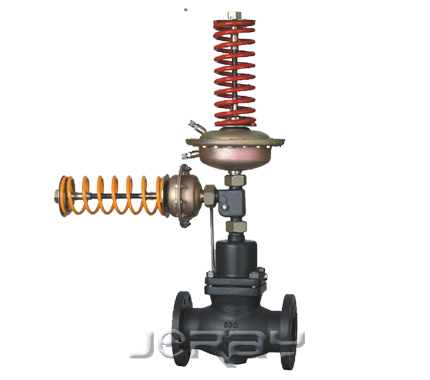

JR300D01D03Y/03R自力式压力、压差组合阀
概述

JR300D01D03YJR300D01D03R自力式压力、压差组合阀,由控制阀门、两个执行器和两个设定压力的弹簧组成,适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压力或压差控。按优先动作的原理工作,不能同时控制两个参数。

注要设计特 点如下

1:具有压力平衡功能,灵敏度高

2:低噪音,性能可靠,免于维护

3:采用标准摸块化设行

4:采和进品定点调整器,质量可靠具有超温保护工能

5:通过组合件,可以进行多项组合控制

技术参数和性能

阀体

公称通径

DN15~DN150mm

公称压力

法兰标准

ANSI、JIS、DIN、GB、JB(特殊可按用户提供)

阀体材料

铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti

阀芯材料

硬密封

不锈钢(1Cr18ni9Ti1Cr18Ni12MoTi)

软密封

压力平衡

不锈钢波纹管(DN15~DN125)、平衡膜片(DN150~250

执行器

有效面积(mm2)

32

80

250

630

压力设定范围(MPa

0.8~1.6

0.1~0.6

0.015~0.15

保证压力阀正常工作的最小压差Pmin(MPa)

0.3~1.2

0.05~0.3

0.01~0.07

≥0.005

≥0.05

≥0.04

≥0.01

允许上下膜室之间最大压阀(MPa)

2.0

1.25

0.4

材料

膜盖:钢板镀锌,膜片:EPDMFKM夹纤维

控制管线、接头

铜管或钢管Φ10*1mm),卡套式接头:R1/4”

注:该有效面积所对应的压力设定范围不适用于DN150

性能

设定值偏差 ±8%

允许泄漏量(在规定实验条件下)

硬密封

4*0.01%阀额定容量

软密封

DN15~DN50

DN65~DN125

10气泡/min

20气泡/min

允许工作温度

公称通径

DN15~125mm

DN15~250mm

密封型式

硬密封

≤150℃

≤140℃

冷却罐≤200℃

冷却罐和加长≤200℃

软密封

≤150℃

注:表示该阀允许工作温度,仅当介质为蒸汽式有效根据不同组合情况,参照自力式(阀前/后)压力调节阀和自力式压差调节阀(压力上升阀关/开)的工作原理。(按优先动作原理工作)

控制阀尺寸及重量(见图1-3

DN

15

20

25

32

40

50

65

80

100

125

150

L(mm)

130

150

160

180

200

230

290

310

350

400

480

B(mm)

212

212

238

238

240

240

275

275

380

380

326

B1(mm)

-

-

-

-

-

-

-

-

-

-

630

重量(kg)

-

-

-

-

-

-

-

-

-

-

140

执行器尺寸及重量(见图4

有效面积(mm2)

32

80

250

630

R(mm)

172

172

263

380

H(mm)

435

430

170

520

重量(Kg

7.5

7.5

13

28

控制阀尺寸及重量(见图1-3

DN

15

20

25

32

40

50

65

80

100

125

150

L(mm)

130

150

160

180

200

230

290

310

350

400

480

B(mm)

212

212

238

238

240

240

275

275

380

380

326

B1(mm)

-

-

-

-

-

-

-

-

-

-

630

重量(kg)

-

-

-

-

-

-

-

-

-

-

140

执行器尺寸及重量(见图4

有效面积(mm2)

32

80

250

630

R(mm)

172

172

263

380

H(mm)

435

430

170

520

重量(Kg

7.5

7.5

13

28
