当前位置:首页 >> 产品中心 >> BFV11-电动法兰蝶阀

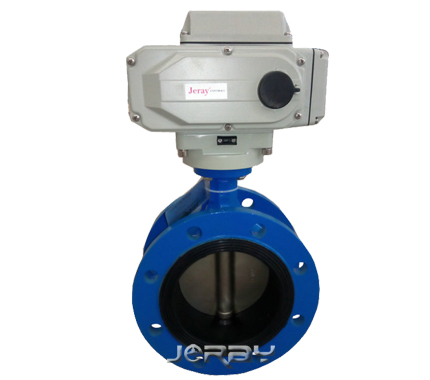

BFV11-电动法兰蝶阀
气动法兰式蝶阀_气动(软密封,硬密封)法兰式蝶阀可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

设计特点

国产精品、技术精湛、密封可靠、应用广泛、替代进口

流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长

球阀高平台结构ISO5211连接标准、安装更加专业和方便

开启灵活、工作稳定、结构紧凑、轻巧美观

产品应用与特点

电动球阀是工业自动化控制系统中的重要执行机构,可远距离集中控制能满足计算机程控的需要,如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暧通空调、钢铁冶金、工业窑炉、灌装设备、酿酒设备、真空设备、表面处理、生物制药、食品机械、造纸等行业中得到广泛的使,也是国防建设、科技建设的首选产品。

技术参数

公称通径

DN25~DN800

连接方式

法兰

执行器选配

JRV系列、JRQ系列及进品执行器系列

控制方式

开关型、调节型

电源电压

AC220VAC380VDC24V(其它订做)

公称压力

PN6PN10PN16

介提温度

-30~150

环境温度

标准型:-20~80

防护等级

IP67

阀体材质

碳钢、不锈钢

密封材质

聚四氟乙烯(F)、丁睛橡胶(X)、全内衬聚四氟乙烯(F46F4)、三元乙丙(EPDM

备注:其它特殊密封材质或特殊温度亦可根据密户要求设计选型


主要外形尺寸—PN1616bar

公称

通径DN

尺寸

L

L1

L2

H

D

D1

N-D

DN50

108

165

150

265

165

125

4-18

DN65

112

165

150

275

185

145

4-18

DN80

114

165

150

285

200

160

8-18

DN100

127

190

170

300

220

180

8-18

DN125

140

190

170

320

250

210

8-18

DN150

140

190

170

415

340

295

12-22

DN200

152

270

220

415

340

295

12-22

DN250

165

270

220

445

405

355

12-26

DN300

178

270

220

475

460

410

12-26

DN350

190

270

220

580

640

585

20-30

DN400

216

270

220

530

580

525

16-30

DN450

222

270

220

580

640

585

20-30

DN500

229

270

220

615

710

650

20-33

DN600

267

270

220

615

910

840

24-26

DN700

292

270

220

615

910

840

24-36

DN800

318

270

220

615

1025

950

24-39

特殊选项

防爆型

防爆等级:Exd II BT4

调节型

输入4~20mA0~5V0~10V等信号,实瑞阀门调节功能

开关型

电动执行器配手动装置,开、关阀功能

备注:1、电动执行器的参数和选配请查阅执行器资料

2、如有特殊工况要求或加大执行器规格,具体参数和外尺寸请联系我们索取。
