设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点
电动固定球阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要、暖通空调、钢铁冶金、工业窑炉、灌装设备、酿酒设备、干燥设备、真空设备、表面片理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛使用，也是国防建设、科技建设的首先产品
技术参数
|
公称通径 |
DN25~DN500 |
|
连接方式 |
法兰 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、全内衬聚四氟乙烯（F46/F4） |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型

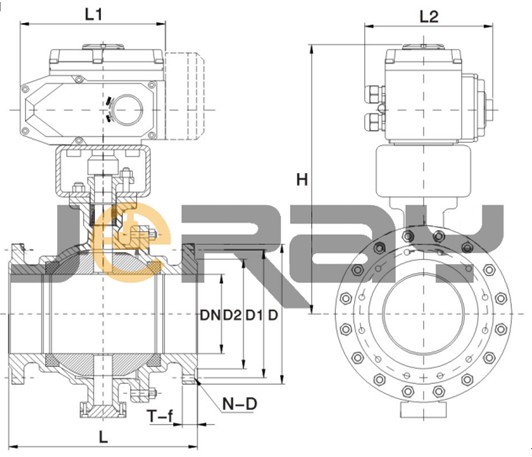

主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T-f |
N-D |
|
|
DN50 |
178 |
190 |
170 |
290 |
165 |
125 |
99 |
20-3 |
4-18 |
|
DN65 |
190 |
270 |
220 |
330 |
185 |
145 |
118 |
20-3 |
4-18 |
|
DN80 |
203 |
270 |
220 |
345 |
200 |
160 |
132 |
20-3 |
8-18 |
|
DN100 |
229 |
270 |
220 |
355 |
220 |
180 |
156 |
22-3 |
8-18 |
|
DN125 |
356 |
270 |
220 |
385 |
250 |
210 |
184 |
22-3 |
8-18 |
|
DN150 |
394 |
270 |
220 |
405 |
285 |
240 |
211 |
24-3 |
8-22 |
|
DN200 |
457 |
270 |
220 |
430 |
340 |
295 |
266 |
24-3 |
12-22 |
|
DN250 |
533 |
270 |
220 |
465 |
405 |
355 |
319 |
26-3 |
12-26 |
特殊选项
|
防爆型 |
防爆等级：Exd II BT4 |
|
调节型 |
输入4~20mA、0~5V、0~10V等信号，实瑞阀门调节功能 |
|
开关型 |
电动执行器配手动装置，开、关阀功能 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请联系我们索取。
型号选型表
